【壓縮機網】在當今節能減排成為全球共識的大背景下，壓縮機行業積極響應，產品不斷推陳出新。如今，各家壓縮機企業競相發力，推出的空壓機新品大多已達到一級能效標準，更有不少企業實現了全系列產品一級能效的跨越。這無疑是行業在節能道路上邁出的堅實一步，標志著空壓機產品在能源利用效率方面取得了顯著提升。
然而，節能減排的征程遠未結束。產品一級能效僅僅是起點，而非終點。從更宏觀、更系統的角度來看，整站節能才是我們追求的目標，即空壓站是否達到一級能效站水平。要實現這一目標，需要從空壓機整機性能優化、后處理設備的高效運行，到管網布置的合理規劃等各個環節入手，全方位減少能耗。
其中，空壓機的余熱回收堪稱關鍵一環。空壓機在運行過程中會產生大量余熱，若不加以利用，這些熱量便會白白浪費。而通過余熱回收技術，我們能夠將這部分原本被忽視的能量轉化為可利用的熱能，用于加熱、供暖等，實現能源的二次利用，進一步提高整個空壓站的能源利用效率。因此，空壓機余熱回收不僅是節能減排的必然要求，更是推動行業向更高水平節能目標邁進的重要舉措。
空壓機作為一種動力能源的消耗產品，在工業產品生產中可稱之為“生命氣源”。其能耗通常占工廠總電力消耗的10%-35%。在壓縮空氣過程中，高達85%的電能會轉化為壓縮熱，傳統上這些熱量通過冷卻系統直接排入大氣，造成巨大能源浪費。
余熱回收系統通過熱交換裝置（如殼管式、板式換熱器）截取這部分熱能，轉化為60-75℃的熱水用于生產工藝或生活需求，實現能源梯級利用。且企業實施節能改進，不僅可以緩解政府能源供應和建設壓力，減少廢氣污染保護環境，更重要的是可以讓企業降低能耗，減少企業自身運營成本。
說到空壓機的余熱回收，我們先來了解下空壓機的工作原理（以噴油螺桿式空壓機為例）。

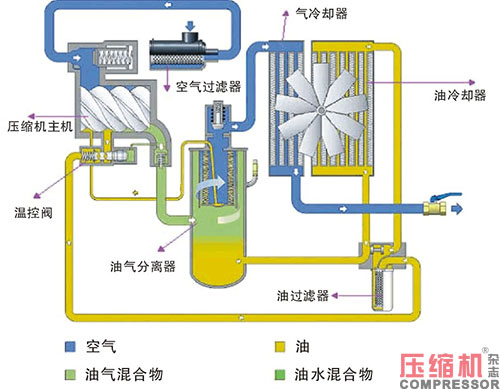

螺桿式空氣壓縮機的工作流程如下：空氣通過進氣過濾器將大氣中的灰塵或雜質濾除后，由進氣控制閥進入壓縮機主機。在壓縮過程中與噴入的冷卻潤滑油混合，經壓縮后的混合氣體從壓縮腔排入油氣分離罐，從而分別得到高溫高壓的油、氣；由于機器工作溫度的要求，這些高溫高壓的油、氣必須送入各自的冷卻系統，其中壓縮空氣經冷卻器冷卻后，最后送入使用系統；而高溫高壓的潤滑油經冷卻器冷卻后，返回油路進入下一輪循環。
在以上過程中，高溫高壓的油、氣所攜帶的熱量大致相當于空氣壓縮機功率的3/4，其溫度通常在80℃～100℃之間。螺桿式空氣壓縮機通過其自身的散熱系統來給高溫高壓的油、氣降溫的過程中，大量的熱能就被無端的浪費了。

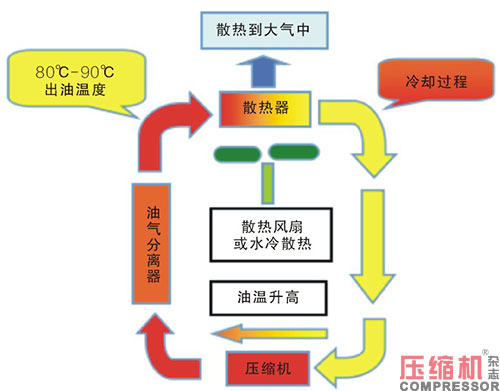

下面這張圖展示了空壓機散熱的原理，如果這些余熱沒有得到有效回收利用，它們將以無用的形式散失在環境中，這意味著工廠每年都在白白浪費大量的能源，產生不必要的成本。
另外，多數空壓機制造廠家出廠機組設定風扇運轉溫度為85℃啟動，風扇運轉溫度為75℃停止。螺桿空壓機的產氣量會隨著機組運行溫度的升高而降低。在實際使用中，空壓機的機械效率不會穩定在80℃標定的產氣量上工作。溫度每上升1℃，產氣量就下降0.5%，溫度升高10℃，產氣量就下降5%。一般風冷散熱的空壓機都在88～96℃間運行，其降幅都在4～8%，夏天更甚。
因此，熱能利用改造后，若使空壓機組排氣運行溫度和油溫均控制在最佳溫度范圍以內，降低螺桿空壓機散熱風扇運轉時間也能節約電能，同時，更好的保證出氣量。這也是節約成本的一種方式。
除此之外，回收空壓機的熱量，降低空壓機工作溫度，將減少機器的故障率，降低散熱風扇運轉時間，延長設備的使用壽命，降低維修保養成本。

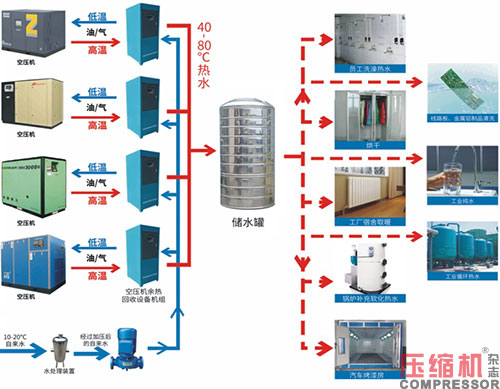

所以當工廠有廢熱，恰好也有用熱水的需求時（洗浴、供暖、烘干、高溫水的預加熱、工藝用熱水等等），余熱回收就是非常值得做的一項工作。

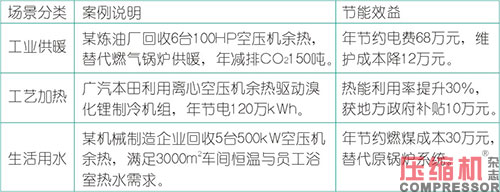

應用場景與典型案例：
綜合效益分析：投資回報周期普遍為1～3年，如某電子廠通過余熱回收實現全年綜合能耗下降22%，空調電費節省18萬元/年。
政策支持方面，可申報“綠色制造專項補貼”等政策紅利，最高降低50%改造成本。
環境效益：
每回收1kWh熱量可減少0.42kg標準煤消耗及1.1kg CO2排放。
山東天工巖土專利技術實現熱能循環利用率達80%，減少冷卻水消耗30%。
技術迭代方向：
高溫熱泵耦合：將回收的低溫余熱（40-60℃）提升至工業級高溫（90℃以上）。
那么，做余熱回收有哪些需要注意的事項呢？

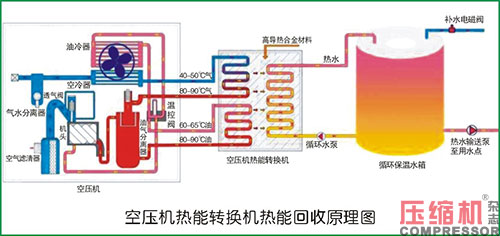

我們從上面的陳述中已經知道，噴油螺桿空壓機的余熱回收，是將空壓機高溫的油的熱量，以熱水的形式置換出來，簡單來說，就是通過換熱器完成油和水的換熱。而水溫升高時，水中的鈣、鎂離子會形成難溶的碳酸鈣和碳酸鎂沉淀，這些沉淀物會附著在金屬受熱面上，形成水垢。例如，當水溫升高時，碳酸氫鈣（Ca(HCO3)2）會分解為碳酸鈣（CaCO3）沉淀，反應式為：Ca(HCO3)2→CaCO3↓+CO2↑+H2O。此外，溫度升高還會降低水中CO2的溶解度，導致水體堿性增強（pH上升），進一步促進碳酸鈣等鹽類的析出。
所以空壓機余熱回收中的水，通常采用經過處理的水，常見的水處理方法包括沉淀物過濾法、硬水軟化法、活性碳吸附法、去離子法、逆滲透法、超過濾法、蒸餾法、紫外線消毒法和生物化學法等。這些方法根據不同的水質問題和處理需求，采用物理、化學或生物技術來凈化水質。比如洗浴、供暖等可以采用化學法水處理，而工藝用水可能對水質要求比較高，一般采用一級或二級反滲透或者交變高頻強磁水處理器等。
任何機器都是有壽命的，想要延長它的壽命，使用過程中免不了要進行保養和維護。當我們還糾結于對空壓機余熱回收項目的初始投資時，更要考慮該項目的綜合價值。
總而言之，不是所有的空壓機現場情況都適合做空壓機余熱回收。但是如果有一定的經濟價值適合做，那么請不要猶豫，早做早受益！
來源：本站原創
【壓縮機網】在當今節能減排成為全球共識的大背景下，壓縮機行業積極響應，產品不斷推陳出新。如今，各家壓縮機企業競相發力，推出的空壓機新品大多已達到一級能效標準，更有不少企業實現了全系列產品一級能效的跨越。這無疑是行業在節能道路上邁出的堅實一步，標志著空壓機產品在能源利用效率方面取得了顯著提升。
然而，節能減排的征程遠未結束。產品一級能效僅僅是起點，而非終點。從更宏觀、更系統的角度來看，整站節能才是我們追求的目標，即空壓站是否達到一級能效站水平。要實現這一目標，需要從空壓機整機性能優化、后處理設備的高效運行，到管網布置的合理規劃等各個環節入手，全方位減少能耗。
其中，空壓機的余熱回收堪稱關鍵一環。空壓機在運行過程中會產生大量余熱，若不加以利用，這些熱量便會白白浪費。而通過余熱回收技術，我們能夠將這部分原本被忽視的能量轉化為可利用的熱能，用于加熱、供暖等，實現能源的二次利用，進一步提高整個空壓站的能源利用效率。因此，空壓機余熱回收不僅是節能減排的必然要求，更是推動行業向更高水平節能目標邁進的重要舉措。
空壓機作為一種動力能源的消耗產品，在工業產品生產中可稱之為“生命氣源”。其能耗通常占工廠總電力消耗的10%-35%。在壓縮空氣過程中，高達85%的電能會轉化為壓縮熱，傳統上這些熱量通過冷卻系統直接排入大氣，造成巨大能源浪費。
余熱回收系統通過熱交換裝置（如殼管式、板式換熱器）截取這部分熱能，轉化為60-75℃的熱水用于生產工藝或生活需求，實現能源梯級利用。且企業實施節能改進，不僅可以緩解政府能源供應和建設壓力，減少廢氣污染保護環境，更重要的是可以讓企業降低能耗，減少企業自身運營成本。
說到空壓機的余熱回收，我們先來了解下空壓機的工作原理（以噴油螺桿式空壓機為例）。
螺桿式空氣壓縮機的工作流程如下：空氣通過進氣過濾器將大氣中的灰塵或雜質濾除后，由進氣控制閥進入壓縮機主機。在壓縮過程中與噴入的冷卻潤滑油混合，經壓縮后的混合氣體從壓縮腔排入油氣分離罐，從而分別得到高溫高壓的油、氣；由于機器工作溫度的要求，這些高溫高壓的油、氣必須送入各自的冷卻系統，其中壓縮空氣經冷卻器冷卻后，最后送入使用系統；而高溫高壓的潤滑油經冷卻器冷卻后，返回油路進入下一輪循環。
在以上過程中，高溫高壓的油、氣所攜帶的熱量大致相當于空氣壓縮機功率的3/4，其溫度通常在80℃～100℃之間。螺桿式空氣壓縮機通過其自身的散熱系統來給高溫高壓的油、氣降溫的過程中，大量的熱能就被無端的浪費了。
下面這張圖展示了空壓機散熱的原理，如果這些余熱沒有得到有效回收利用，它們將以無用的形式散失在環境中，這意味著工廠每年都在白白浪費大量的能源，產生不必要的成本。
另外，多數空壓機制造廠家出廠機組設定風扇運轉溫度為85℃啟動，風扇運轉溫度為75℃停止。螺桿空壓機的產氣量會隨著機組運行溫度的升高而降低。在實際使用中，空壓機的機械效率不會穩定在80℃標定的產氣量上工作。溫度每上升1℃，產氣量就下降0.5%，溫度升高10℃，產氣量就下降5%。一般風冷散熱的空壓機都在88～96℃間運行，其降幅都在4～8%，夏天更甚。
因此，熱能利用改造后，若使空壓機組排氣運行溫度和油溫均控制在最佳溫度范圍以內，降低螺桿空壓機散熱風扇運轉時間也能節約電能，同時，更好的保證出氣量。這也是節約成本的一種方式。
除此之外，回收空壓機的熱量，降低空壓機工作溫度，將減少機器的故障率，降低散熱風扇運轉時間，延長設備的使用壽命，降低維修保養成本。
所以當工廠有廢熱，恰好也有用熱水的需求時（洗浴、供暖、烘干、高溫水的預加熱、工藝用熱水等等），余熱回收就是非常值得做的一項工作。
應用場景與典型案例：
綜合效益分析：投資回報周期普遍為1～3年，如某電子廠通過余熱回收實現全年綜合能耗下降22%，空調電費節省18萬元/年。
政策支持方面，可申報“綠色制造專項補貼”等政策紅利，最高降低50%改造成本。
環境效益：
每回收1kWh熱量可減少0.42kg標準煤消耗及1.1kg CO2排放。
山東天工巖土專利技術實現熱能循環利用率達80%，減少冷卻水消耗30%。
技術迭代方向：
高溫熱泵耦合：將回收的低溫余熱（40-60℃）提升至工業級高溫（90℃以上）。
那么，做余熱回收有哪些需要注意的事項呢？
我們從上面的陳述中已經知道，噴油螺桿空壓機的余熱回收，是將空壓機高溫的油的熱量，以熱水的形式置換出來，簡單來說，就是通過換熱器完成油和水的換熱。而水溫升高時，水中的鈣、鎂離子會形成難溶的碳酸鈣和碳酸鎂沉淀，這些沉淀物會附著在金屬受熱面上，形成水垢。例如，當水溫升高時，碳酸氫鈣（Ca(HCO3)2）會分解為碳酸鈣（CaCO3）沉淀，反應式為：Ca(HCO3)2→CaCO3↓+CO2↑+H2O。此外，溫度升高還會降低水中CO2的溶解度，導致水體堿性增強（pH上升），進一步促進碳酸鈣等鹽類的析出。
所以空壓機余熱回收中的水，通常采用經過處理的水，常見的水處理方法包括沉淀物過濾法、硬水軟化法、活性碳吸附法、去離子法、逆滲透法、超過濾法、蒸餾法、紫外線消毒法和生物化學法等。這些方法根據不同的水質問題和處理需求，采用物理、化學或生物技術來凈化水質。比如洗浴、供暖等可以采用化學法水處理，而工藝用水可能對水質要求比較高，一般采用一級或二級反滲透或者交變高頻強磁水處理器等。
任何機器都是有壽命的，想要延長它的壽命，使用過程中免不了要進行保養和維護。當我們還糾結于對空壓機余熱回收項目的初始投資時，更要考慮該項目的綜合價值。
總而言之，不是所有的空壓機現場情況都適合做空壓機余熱回收。但是如果有一定的經濟價值適合做，那么請不要猶豫，早做早受益！
來源：本站原創
