一、設備概述:

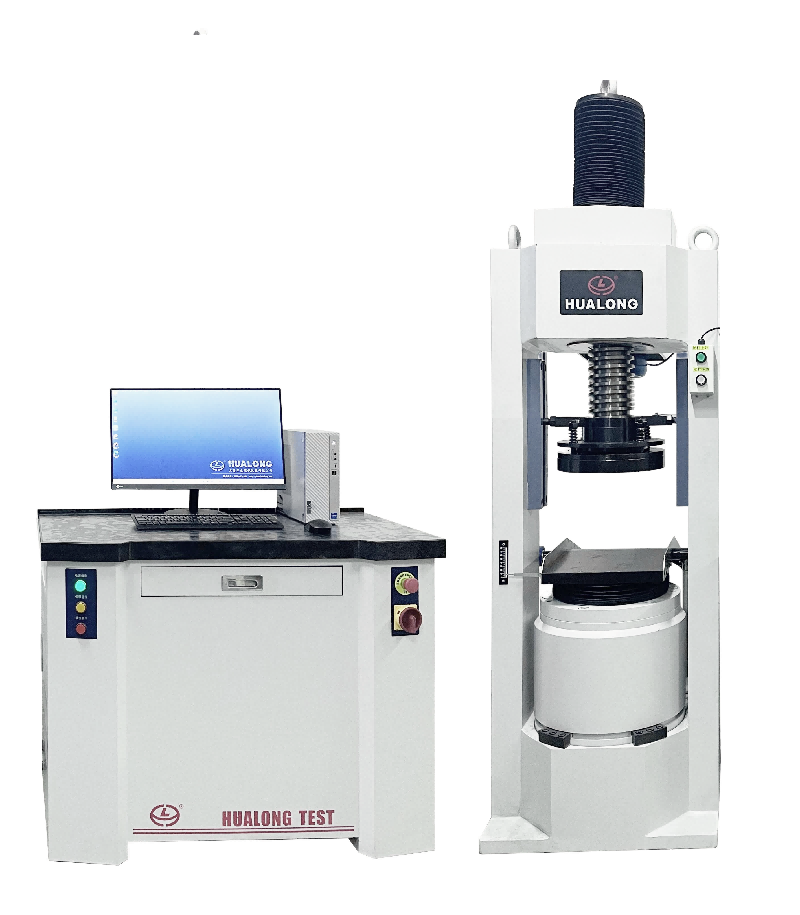

WHY系列微機控制電液伺服壓力試驗機適用于最大試驗力不超過額定試驗力的壓縮類試驗。主要用于混凝土試塊、磚瓦試塊的抗壓強度試驗，配置千分表及彈性模量測量支架可進行靜壓彈性模量測試。設備采用平臺模塊化配置，平臺主機可搭配不同的夾具工裝、環境模擬附件、變形測量附件完成各類型試驗，各種功能試驗附件，更換方便快捷，是檢測機構、高等院校、科研院所理想的儀器設備。

典型應用場景：混凝土抗壓強度試驗、混凝土抗壓彈性模量試驗、巖石芯樣的抗壓試驗、耐火材料的抗壓試驗、磚瓦抗壓是試驗等。

二、相關標準：

2.1. GB/T 2611《試驗機 通用技術要求》

2.2. GB/T3159《液壓式萬能試驗機》

2.3. GB/T16826《電液伺服萬能試驗機》

2.4. GB/T 50081《混凝土物理力學性能試驗方法》

2.5. SL/T352《水工混凝土試驗規程》

2.6. DL/T5150《水工混凝土試驗規程》以及用戶提供的相關試驗標準

三、主要參數：

4.1. 最大試驗力：3000kN/2000kN/1000kN/600kN

4.2. 準確度等級：1級(0.5級)

4.3. 試驗力測量范圍：4%~100%F.S.（2%~100%F.S.）

4.4. 位移測量范圍：0~80mm

4.5. 位移分辨力：0.004mm

4.6. 位移示值準確度：優于示值的±0.5%

4.7. 位移速度調節范圍：0.01~40mm/min（0.01-55mm/min）

4.8. 力加載速率范圍：0.005~10%F.S./s

4.9. 力速度控制精度：優于設定值的±1%

4.10. 上下壓板尺寸：?300mm（可按需定制）

4.11. 上下壓板最大距離：305mm（可按需定制）

4.12. 測力方式：負荷傳感器直接測力

4.13. 試驗加載方式：電液伺服

4.14. 油缸類型：雙向油缸

4.15. 空間調節方式：絲杠+油缸組合調節

4.16. 工作行程：80mm

4.17. 電源功率：AC380V，3.5kW（5.5kW）

4.18. 主機外形尺寸：約700mmx600mmx1550mm

4.19. 液壓油源外尺寸：約1100mmx700mx750mm

4.20. 設備重量：約1500kg

備注：以上為介紹性參數，技術迭代持續更新，不作為合同依據，最新參數請聯系我司獲取。
