產品規格

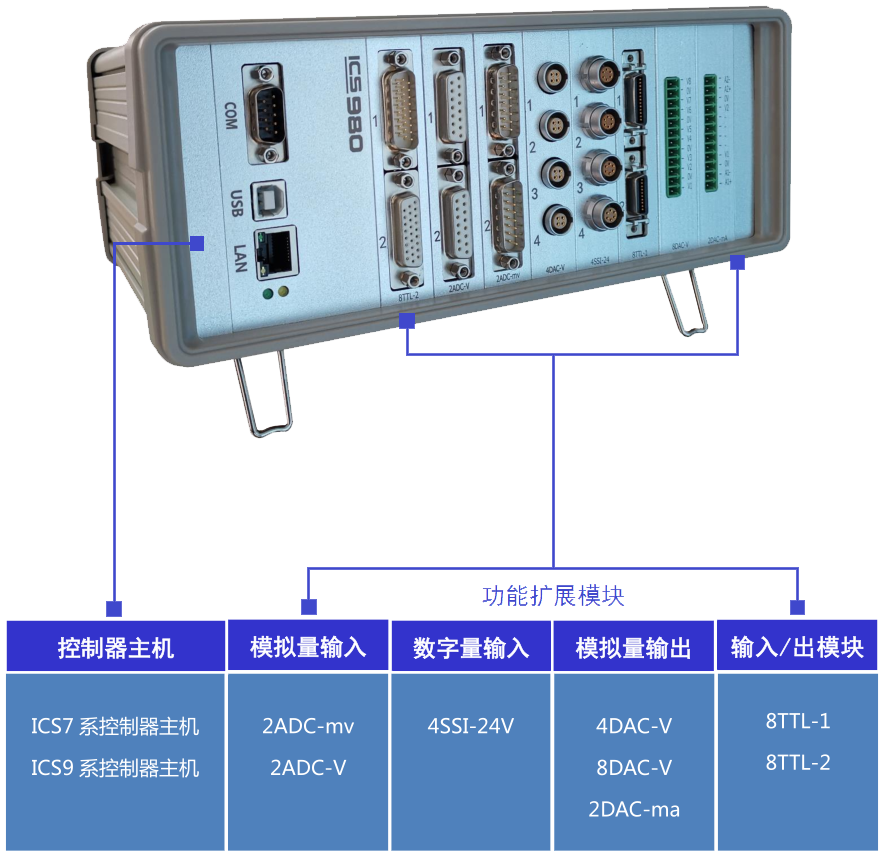

CTS9系列嵌入式測控平臺簡介

為工業與嵌入式控制應用提供所需的高性能與高可靠性以及自定制的靈活性的平臺。它提供了一個開放式的嵌入式構架，包括內置的嵌入式處理器、實時操作系統、可編程的FPGA以及小型、堅固且靈活的可選工業擴展功能模塊，可幫助您快速實現測量與控制系統的自定義設計。

產品參數

嵌入式實時測控系統主機模塊

*控制器結構

桌面外置型

*處理器

ARM32系列處理器，主頻72MHz

*以太網通訊

LAN 以太網通訊速率 10MHz-100MHz自適應、最大線長每段100m

*RS232通訊

速率115200bps；數據位8；停止位1；無校驗

*USB端口

調試、下載固件程序

*多傳感器協調控制

有

*閉環控制通道

力、位移、變形

*閉環控制頻率

力、位移、變形的閉環控制頻率5kHz

*支持擴展功能

最大支持的擴展功能模塊數量為8個

*外部接口

可根據通訊協議外接第三方采集儀

*數字量輸入接口

TTL, RS422, sine 1Vpp/11μA pp, SSI

*模擬量輸入接口

全橋、半橋或四分之一橋路±1V/2V/5V/10V, 0-20mA

*接口

記憶插頭
